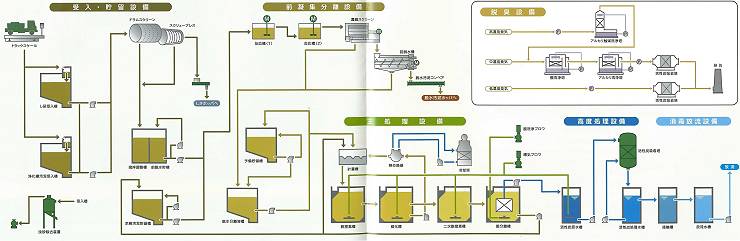

フローシート

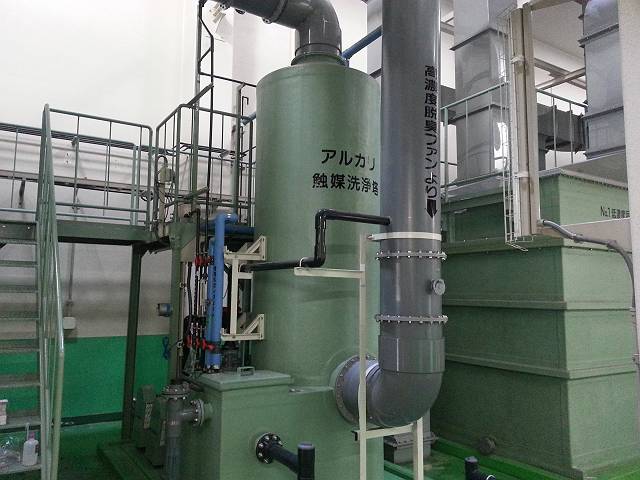

し尿等から発生する高濃度臭気を脱臭し中濃度脱臭設備へ送ります。
高濃度脱臭設備は活性炭触媒を用いてこう濃度臭気を
効率的に脱臭することができます。

収集してきたし尿や浄化槽汚泥等から、石や砂、さらには紙・布・ビニールなどを細かく切断して、取り除く工程です。

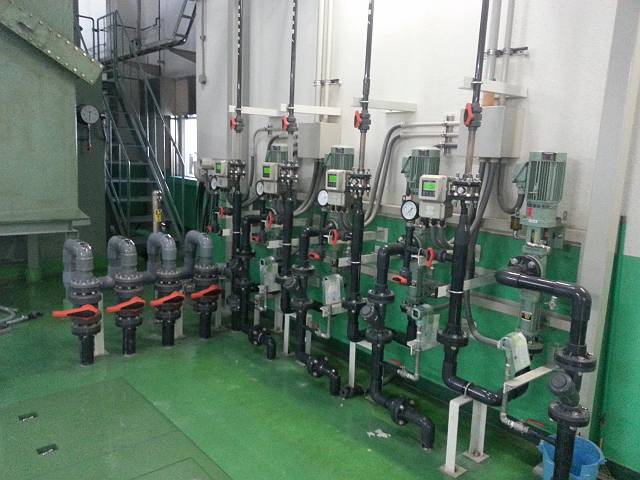

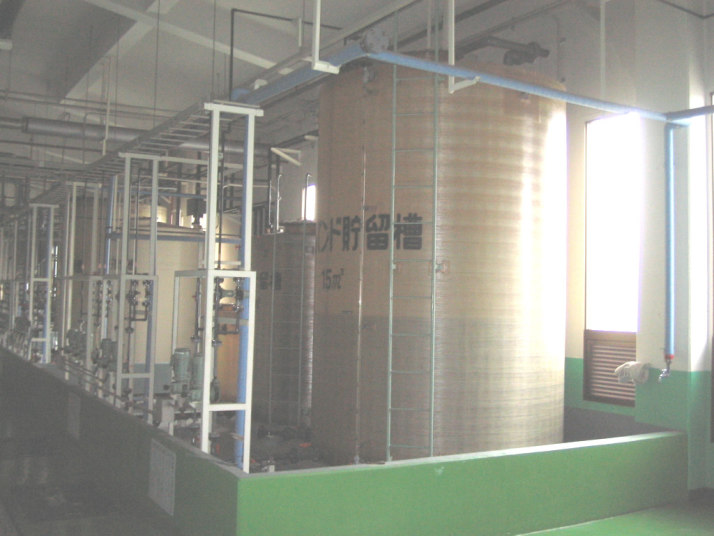

脱臭処理には、塩酸、苛性ソーダ、次亜塩素酸ソーダを使用します。PH計などで自動制御し薬品注入しています。

生物処理によりBOD（有機物）と
窒素化合物を除去した後に膜分離
設備により個液分離を行い後段の高
度処理にSS分を除去した処理水を送
ります

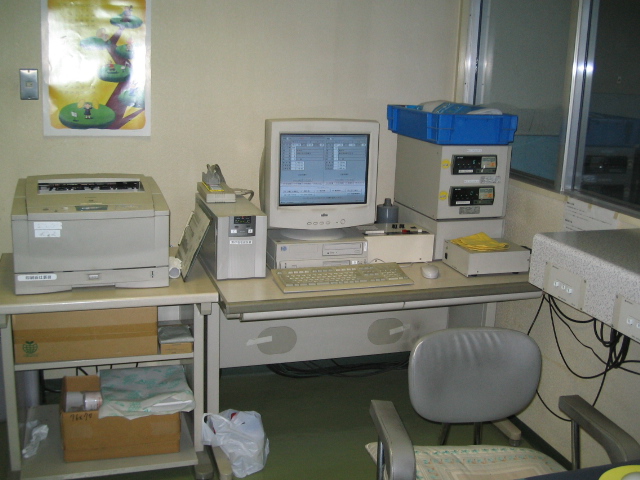

搬入されたし尿・浄化槽汚泥等は、トラックスケールで計量され、数量などは自動的に記録・集計されます。監視室で搬入量などチェックしています。

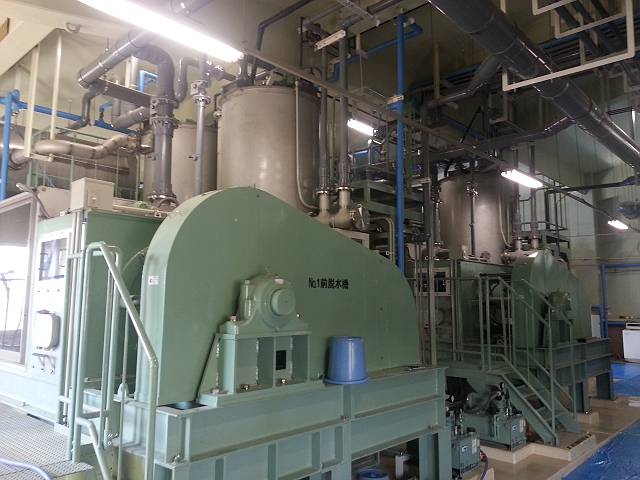

搬入されたし尿および浄化槽汚泥を除渣後
に濃縮スクリーンで濃縮後、前脱水機で脱水します。
前脱水を行うことで後段の主処理工程の負荷を軽減し
安定を図ることができます。
前脱水設備では高性能脱水機により含水率を70％以下
に脱水し減量化した脱水汚泥を場外処分します。

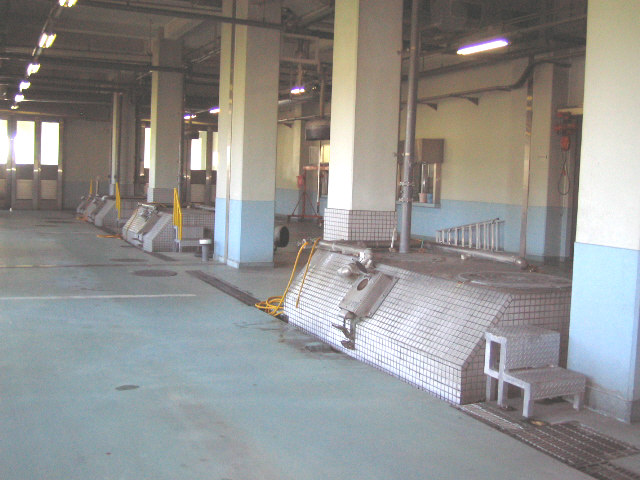

し尿と浄化槽汚泥等は、それぞれの受入口に投入します。収集車の出入時は、二重の自動ドアと臭気収集ダクトにて強制吸引していますから、室内臭気が外に漏れることはありません。

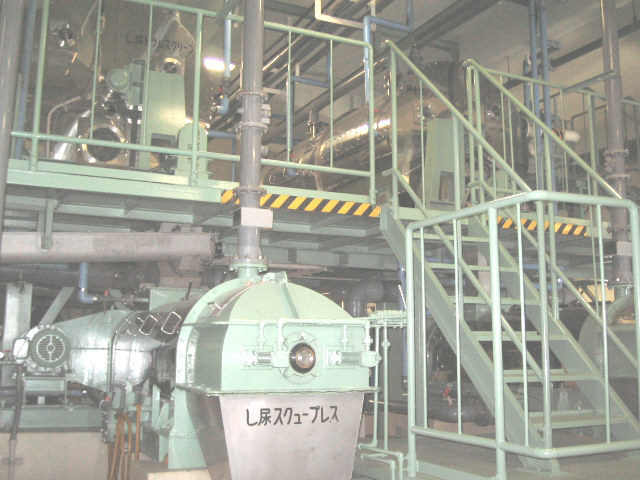

し尿などに混じっている布・紙・ビニールなどは破砕機で細かく切断し、ドラムスクリーンとスクリュープレスで分離・脱水します。

ドラムスクリーン
スクリュープレス

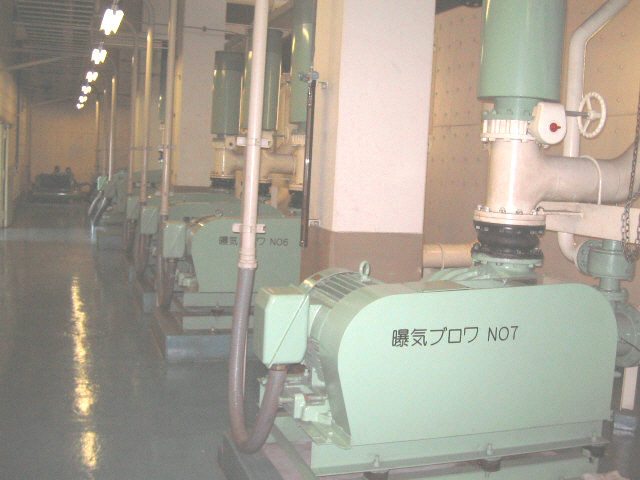

微生物が活発に繁殖できるよう、汚水中に空気を送り込みます。

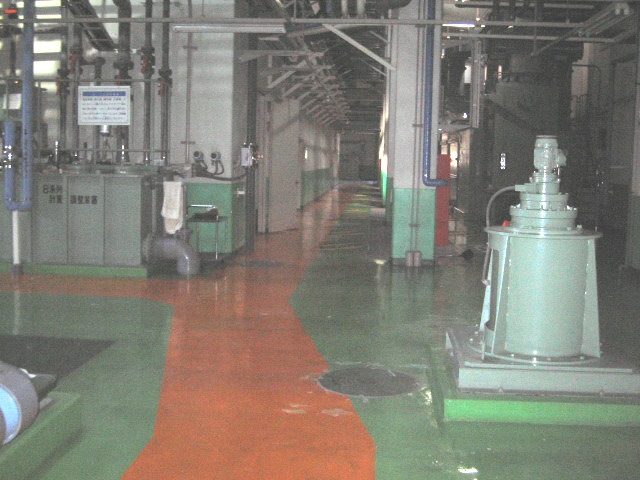

槽上部室とは、各処理槽の上部
を総じて言います。施設は、槽の
上に、いろいろな設備を設置した
設計になっています。

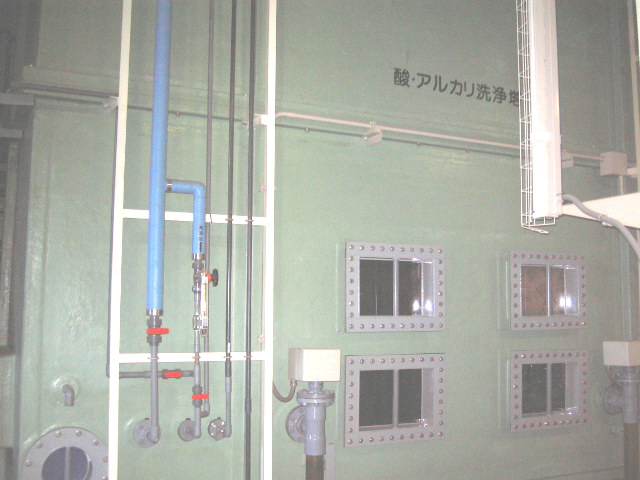

脱窒素槽・硝化槽などの臭気は、酸・アルカリ・次亜塩素酸ソーダで処理します。

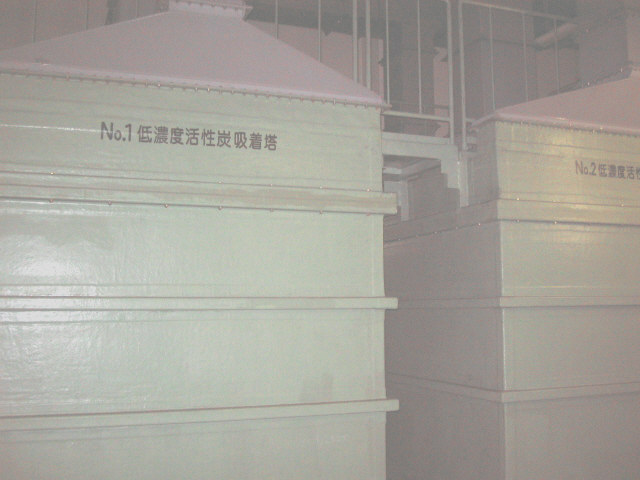

受入室などの低濃度臭気は
活性炭による吸着脱臭処理を
おこないます。

各工程の水質検査を行い、適正に処理されているかチェックしています。
ＢＯＤ・ＣＯＤ・窒素・リンなど十数項目、検査しています。

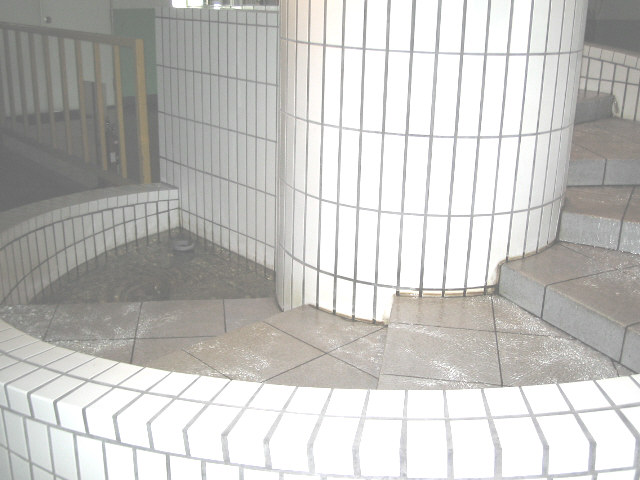

天竜川に放流する処理水
を、見た目にも良いか最終
確認します。
見学者の方などにも放流
水の状態を見てもらえるよう
になっています。

臭気は場外はもちろん場内にも拡散しないように、その発生個所からファンで強制的に
吸引します。集めた臭気は、それぞれの成分に応じた効率のよい方法で脱臭処理します。

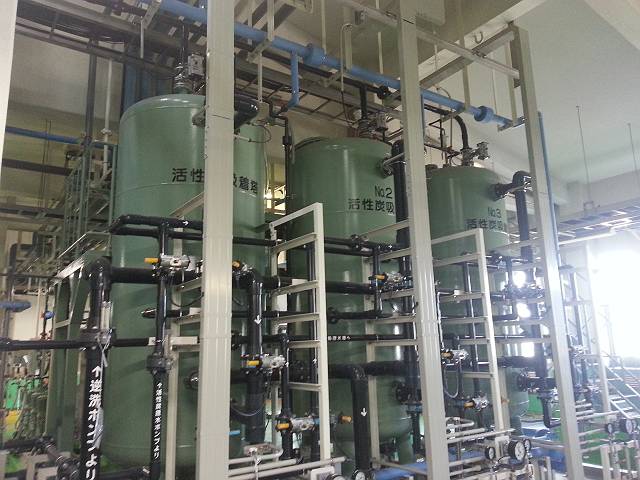

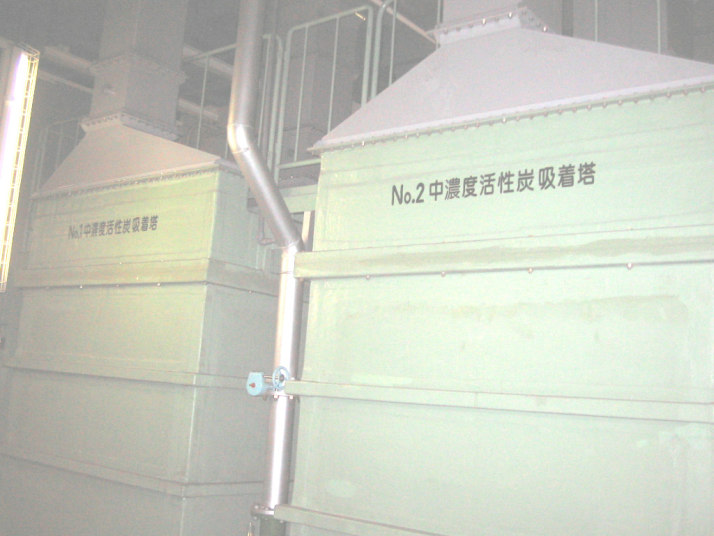

酸・アルカリ洗浄塔で処理され
た臭気を,、さらに活性炭で吸着
脱臭処理をおこないます。

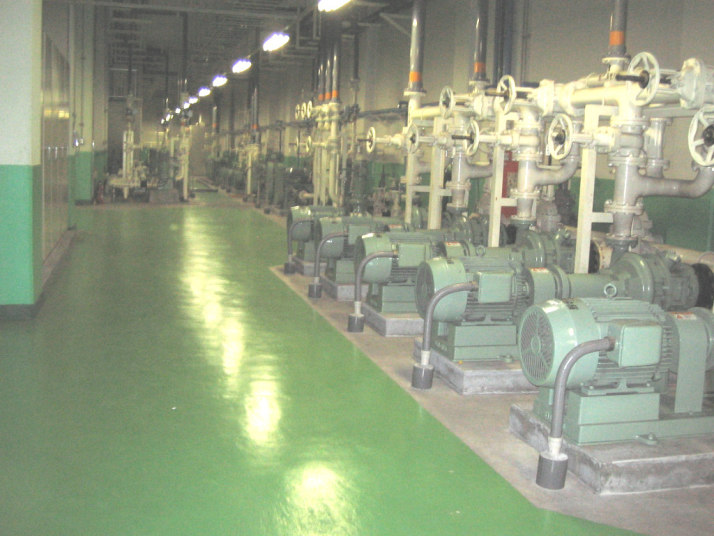

各種ポンプ類が設置して
あります。
